Varianty
| Kód | Název  |
Cena | Košík | |
|---|---|---|---|---|
|
310031020032 |
ASFA-S-CT W3 DIN 3017 spona šnek. výkyvy teplot 020-032 |
32,80 Kč
39,69 Kč s DPH
|
|
|
310031025040 |
ASFA-S-CT W3 DIN 3017 spona šnek. výkyvy teplot 025-040 |
34,20 Kč
41,38 Kč s DPH
|
|
|
310031032050 |
ASFA-S-CT W3 DIN 3017 spona šnek. výkyvy teplot 032-050 |
36,60 Kč
44,29 Kč s DPH
|
|
|
310031040060 |
ASFA-S-CT W3 DIN 3017 spona šnek. výkyvy teplot 040-060 |
39,20 Kč
47,43 Kč s DPH
|
|
|
310031050070 |
ASFA-S-CT W3 DIN 3017 spona šnek. výkyvy teplot 050-070 |
44,20 Kč
53,48 Kč s DPH
|
|
|
310031060080 |
ASFA-S-CT W3 DIN 3017 spona šnek. výkyvy teplot 060-080 |
46,80 Kč
56,63 Kč s DPH
|
Technické parametry
| Celková délka (mm) | L=29,6 |
|---|---|
| Provozní tlak (bar) | 47 |
| Šířka pásku (mm) | 12 |
| Utahovací moment | 4,5 |
| Hmotnost (kg) | 0,015 |
| Průměrný rozsah spony | 20-32 |
| Balení [MJ] | 50 |
| Barva | stříbrná |
| Koncovky | Pásek, šroub a klec: Nerezová ocel AISI 430, pérové podložky: Pozinkovaná ocel |
| Norma výrobku | EU 2002/95/EC, DIN 3017 |
| Použití produktu | Hadicové spony |
| Vlastnosti | Odolnost proti korozi: 200 Zkouška solnou mlhou (ASTM B-117) |
| Zkrácená poznámka | Maximální rychlost utahování (RPM): 540 ± 5 |
| Materiál produktu | W3 - Nerezová ocel AISI 430/Pozinkovaná ocel |
Popis

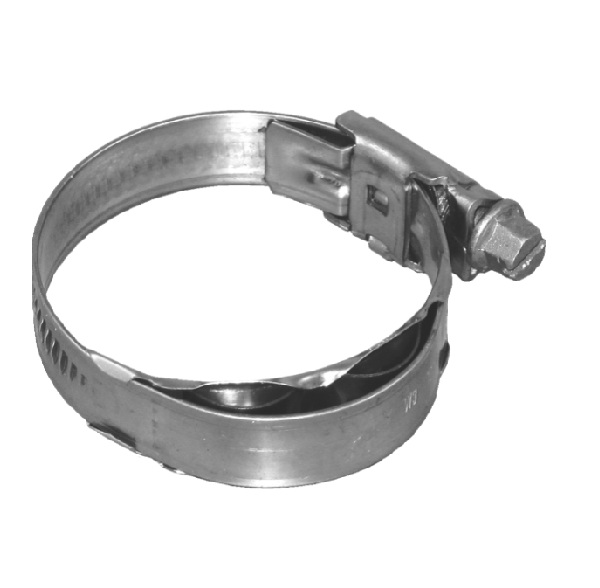

Spona se používá v aplikacích, kde dochází k vibracím nebo vysokým teplotním změnám, které způsobují rozpínání a stažení. Použití této pružinové vložky zaručuje konstantní tlak.Tato spona je vhodná pro všeobecné nasazení ve vysoce výkonných naftových motorech v těžkém strojírenství nebo v automobilním průmyslu a dopravě. Šnekové spony s konstantní napětím o šířce 12 mm jsou určeny k použití především v automobilovém průmyslu.Díky speciální konstrukci udržuje spona stálý tlak kolem hadice a zabraňuje netěsnosti. Zkosené kraje chrání hadici před poškozením.Hlavní výhodu této spony oproti standardnímu šnekovému pohonu je ve vložce s pružinou, která je umístěna na půlkruhové podpěře uvnitř pásu.Použití této pružinové vložky zaručuje konstantní tlak kolem hadice a optimální výkon svorky v případě kolísání teploty, tlaku nebo vibrací.Z tohoto důvodu se šnekové spony s konstantním napětím používají hlavně u trubek nebo hadic vedoucích horký vzduch nebo u chladicích systémů motoru, protože svorky používané v těchto aplikacích podléhají expanzi a kontrakci kvůli častým změnám teploty. Šnekové spony ASFA L CT jsou vyrobeny výhradně z nerezové oceli, což zajišťuje dobrou odolnost proti korozi. Celá řada plně vyhovuje směrnici EU 20032/95 / ES.Maximální aplikační tlak se může lišit v závislosti na typu použité hadice a geometrii spojky.Materiál: Nerezová ocel AISI-430, Povrchová úprava: Nerezová ocel.Alternativy
| Kód | Koncovky | Celková délka (mm) | Provozní tlak (bar) | Šířka pásku (mm) | Utahovací moment | Hmotnost (kg) | Průměrný rozsah spony | Balení [MJ] | MJ | Cena / MJ | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 310031020032 | Pásek, šroub a klec: Nerezová ocel AISI 430, pérové podložky: Pozinkovaná ocel | L=29,6 | 47 | 12 | 4,5 | 0,015 | 20-32 | 50 | ks |
39,69 Kč
32,80 Kč bez DPH
|
|
| 310031025040 | Pásek, šroub a klec: Nerezová ocel AISI 430, pérové podložky: Pozinkovaná ocel | L=29,6 | 42 | 12 | 5 | 0,015 | 25-40 | 50 | ks |
41,38 Kč
34,20 Kč bez DPH
|
|
| 310031030045 | Pásek, šroub a klec: Nerezová ocel AISI 430, pérové podložky: Pozinkovaná ocel | L=29,6 | 37 | 12 | 5 | 0,015 | 30-45 | 50 | ks |
42,83 Kč
35,40 Kč bez DPH
|
|
| 310031032050 | Pásek, šroub a klec: Nerezová ocel AISI 430, pérové podložky: Pozinkovaná ocel | L=29,6 | 37 | 12 | 5,5 | 0,02 | 32-50 | 50 | ks |
44,29 Kč
36,60 Kč bez DPH
|
|
| 310031040060 | Pásek, šroub a klec: Nerezová ocel AISI 430, pérové podložky: Pozinkovaná ocel | L=29,6 | 32 | 12 | 5,5 | 0,02 | 40-60 | 50 | ks |
47,43 Kč
39,20 Kč bez DPH
|
|
| 310031050070 | Pásek, šroub a klec: Nerezová ocel AISI 430, pérové podložky: Pozinkovaná ocel | L=31,6 | 27 | 12 | 6,5 | 0,022 | 50-70 | 50 | ks |
53,48 Kč
44,20 Kč bez DPH
|
|
| 310031060080 | Pásek, šroub a klec: Nerezová ocel AISI 430, pérové podložky: Pozinkovaná ocel | L=31,6 | 22 | 12 | 6,5 | 0,022 | 60-80 | 50 | ks |
56,63 Kč
46,80 Kč bez DPH
|
|
| 310031070090 | Pásek, šroub a klec: Nerezová ocel AISI 430, pérové podložky: Pozinkovaná ocel | L=31,6 | 18 | 12 | 6,5 | 0,022 | 70-90 | 50 | ks |
59,05 Kč
48,80 Kč bez DPH
|
|
| 310031080100 | Pásek, šroub a klec: Nerezová ocel AISI 430, pérové podložky: Pozinkovaná ocel | L=31,6 | 15 | 12 | 6,5 | 0,03 | 80-100 | 25 | ks |
68,97 Kč
57,00 Kč bez DPH
|
|
| 310031090110 | Pásek, šroub a klec: Nerezová ocel AISI 430, pérové podložky: Pozinkovaná ocel | L=31,6 | 13 | 12 | 6,5 | 0,03 | 90-110 | 25 | ks |
71,63 Kč
59,20 Kč bez DPH
|
|
| 310031100120 | Pásek, šroub a klec: Nerezová ocel AISI 430, pérové podložky: Pozinkovaná ocel | L=31,6 | 11 | 12 | 6,5 | 0,036 | 100-120 | 25 | ks |
77,20 Kč
63,80 Kč bez DPH
|
|
| 310031110130 | Pásek, šroub a klec: Nerezová ocel AISI 430, pérové podložky: Pozinkovaná ocel | L=31,6 | 9 | 12 | 6,5 | 0,036 | 110-130 | 25 | ks |
78,65 Kč
65,00 Kč bez DPH
|
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
