Varianty
| Kód | Název  |
Cena / MJ | Košík | |
|---|---|---|---|---|
|
310003017-19N |
GBS spona 017-19 nerez |
67,80 Kč
82,04 Kč s DPH
|
|
|
310003019-21N |
GBS spona 019-21 nerez |
73,60 Kč
89,06 Kč s DPH
|
|
|
310003021-23N |
GBS spona 021-23 nerez |
80,40 Kč
97,28 Kč s DPH
|
|
|
310003023-25N |
GBS spona 023-25 nerez |
69,70 Kč
84,34 Kč s DPH
|
|
|
310003025-27N |
GBS spona 025-27 nerez |
71,30 Kč
86,27 Kč s DPH
|
|
|
310003025-27W2 |
GBS spona 025-27 W2 |
41,00 Kč
49,61 Kč s DPH
|
|
|
310003026-28N |
GBS spona 026-28 nerez |
75,60 Kč
91,48 Kč s DPH
|
|
|
310003029-31N |
GBS spona 029-31 nerez |
76,00 Kč
91,96 Kč s DPH
|
|
|
310003031-34N |
GBS spona 031-34 nerez MICALOR |
77,30 Kč
93,53 Kč s DPH
|
|
|
310003034-37N |
GBS spona 034-37 nerez |
78,00 Kč
94,38 Kč s DPH
|
|
|
310003036-39N |
GBS spona 036-39 nerez |
79,80 Kč
96,56 Kč s DPH
|
|
|
310003040-43N |
GBS spona 040-43 nerez |
79,70 Kč
96,44 Kč s DPH
|
|
|
310003044-47N |
GBS spona 044-47 nerez |
100,60 Kč
121,73 Kč s DPH
|
|
|
310003048-51N |
GBS spona 048-51 nerez |
102,00 Kč
123,42 Kč s DPH
|
|
|
310003052-55N |
GBS spona 052-55 nerez |
104,40 Kč
126,32 Kč s DPH
|
|
|
310003056-59N |
GBS spona 056-59 nerez |
106,40 Kč
128,74 Kč s DPH
|
|
|
310003060-63N |
GBS spona 060-63 nerez |
106,90 Kč
129,35 Kč s DPH
|
|
|
310003064-67N |
GBS spona 064-67 nerez |
108,10 Kč
130,80 Kč s DPH
|
|
|
310003068-73N |
GBS spona 068-73 nerez |
153,10 Kč
185,25 Kč s DPH
|
|
|
310003074-79N |
GBS spona 074-79 nerez |
156,80 Kč
189,73 Kč s DPH
|
|
|
310003080-85N |
GBS spona 080-85 nerez |
160,60 Kč
194,33 Kč s DPH
|
|
|
310003086-91N |
GBS spona 086-91 nerez |
163,00 Kč
197,23 Kč s DPH
|
|
|
310003092-97N |
GBS spona 092-97 nerez |
169,00 Kč
204,49 Kč s DPH
|
|
|
310003098-103N |
GBS spona 098-103 nerez |
200,20 Kč
242,24 Kč s DPH
|
|
|
310003104-112N |
GBS spona 104-112 nerez |
173,90 Kč
210,42 Kč s DPH
|
|
|
310003113-121N |
GBS spona 113-121 nerez |
177,60 Kč
214,90 Kč s DPH
|
|
|
310003122-130N |
GBS spona 122-130 nerez |
225,00 Kč
272,25 Kč s DPH
|
|
|
310003130-140N |
GBS spona 131-139 nerez |
253,40 Kč
306,61 Kč s DPH
|
|
|
310003140-150N |
GBS spona 140-148 nerez |
258,40 Kč
312,66 Kč s DPH
|
|
|
310003150-162N |
GBS spona 149-161 nerez |
261,10 Kč
315,93 Kč s DPH
|
|
|
310003162-174N |
GBS spona 162-174 nerez |
263,50 Kč
318,84 Kč s DPH
|
|
|
310003175-187N |
GBS spona 175-187 nerez |
267,40 Kč
323,55 Kč s DPH
|
|
|
310003188-200N |
GBS spona 188-200 nerez |
273,60 Kč
331,06 Kč s DPH
|
|
|
310003201-213N |
GBS spona 201-213 nerez |
278,00 Kč
336,38 Kč s DPH
|
|
|
310003214-226N |
GBS spona 214-226 nerez |
280,50 Kč
339,41 Kč s DPH
|
|
|
310003227-239N |
GBS spona 227-239 nerez |
285,40 Kč
345,33 Kč s DPH
|
|
|
310003240-252N |
GBS spona 240-252 nerez |
286,00 Kč
346,06 Kč s DPH
|
|
|
310003253-265N |
GBS spona 253-265 nerez |
357,30 Kč
432,33 Kč s DPH
|

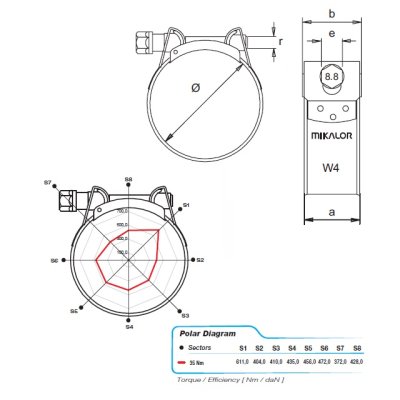

Technické parametry
| Provozní tlak (bar) | 30 |
|---|---|
| Síla pásku (mm) | 1,2 |
| Šířka pásku (mm) | 20 |
| Utahovací moment | 16 |
| Hmotnost (kg) | 0,05 |
| Průměrný rozsah spony | 59-63 |
| Balení [MJ] | 25 |
| Barva | Stříbrná |
| Koncovky | Maximální rychlost šroubování (RPM):540 ± 5 |
| Norma výrobku | RoHs EU 20032/95 EC, X5CrNI 1810 (DIN 1.4301) |
| Použití produktu | Čelisťové spony |
| Vlastnosti | Odolnost proti korozi: 400h Solný sprej (ASTM B- 117) |
| Zkrácená poznámka | Patentováno po celém světě. |
| Materiál produktu | W4 - nerezová ocel AISI 304 |

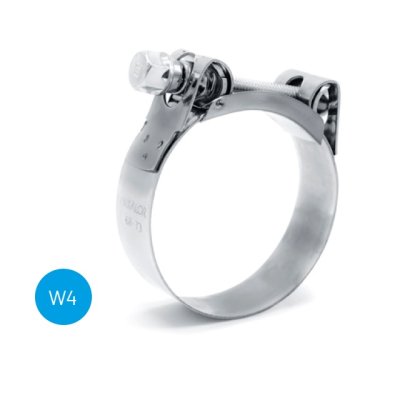

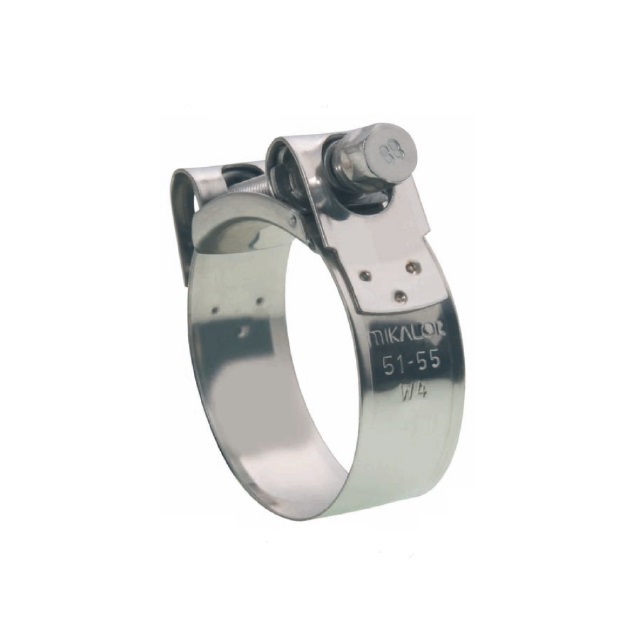

Popis
Čelisťové hadicové spony jsou univerzálně použitelné pro veškeré druhy plastových, pryžových, tlakových, sacích i odsávacích hadic v celé rozměrové řadě.Systém zámků šroubu zaručuje několikanásobně (5-7x) vyšší upínací sílu než u šnekové spony.Díky revolučnímu otočnému můstku lze sponu namontovat v nejnepříjemnějších aplikacích, aniž byste museli demontovat hadici. Lze jej otevřít a znovu upevnit, když je na místě, aniž by se uvolnily jakékoli další části svorky, což usnadňuje montáž. Vysokopevnostní šroub, navržený a vyrobený speciálně pro tuto sponu, spolu s pojistnou maticí a distančním systémem umožňují upnout i ty nejnáročnější z hadicových sestav. Spona je vhodná v odvětví průmyslových hadic, automobilových a zemědělských strojů a také ve všech průmyslových aplikacích, kde je vyžadována vynikající a především spolehlivá svorka pro vysoké zatížení.Díky zkoseným hranám je hadice chráněna před poškozením. Spona plně vyhovuje směrnici RoHs EU 20032/95 / EC.Maximální aplikační tlak se může lišit v závislosti na typu použité hadice a geometrii spojky.Materiál: Pásek a můstek: Nerezová ocel X5CrNI 18010 AISI-304, Šroub: AISI-304 Nerezová ocel.Povrchová úprava: Nerezová ocel.Balení je pouze informativní, u všech spon je možné objednat 1 ks.Alternativy
| Kód | Koncovky | Provozní tlak (bar) | Vnější rozměr (mm) | Vnitřní rozměr (mm) | Síla pásku (mm) | Šířka pásku (mm) | Utahovací moment | Hmotnost (kg) | Průměrný rozsah spony | Balení [MJ] | Vnější průměr (mm) | Vnitřní průměr (mm) | MJ | Cena / MJ | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 310003017-19N | Maximální rychlost šroubování (RPM):540 ± 5 | 40 | 0,8 | 18 | 10 | 0,046 | 17-19 | 50 | ks |
82,04 Kč
67,80 Kč bez DPH
skladem: 21 - 50 ks
|
|||||
| 310003019-21N | Maximální rychlost šroubování (RPM):540 ± 5 | 40 | 0,8 | 18 | 10 | 0,046 | 19-21 | 50 | ks |
89,06 Kč
73,60 Kč bez DPH
skladem: Ne
|
|||||
| 310003021-23N | Maximální rychlost šroubování (RPM):540 ± 5 | 40 | 0,8 | 18 | 10 | 0,046 | 21-23 | 50 | ks |
97,28 Kč
80,40 Kč bez DPH
skladem: Ne
|
|||||
| 310003023-25N | Maximální rychlost šroubování (RPM):540 ± 5 | 40 | 0,8 | 18 | 10 | 0,046 | 23-25 | 50 | ks |
84,34 Kč
69,70 Kč bez DPH
skladem: 21 - 50 ks
|
|||||
| 310003025-27N | Maximální rychlost šroubování (RPM):540 ± 5 | 40 | 0,8 | 18 | 10 | 0,046 | 25-27 | 50 | ks |
86,27 Kč
71,30 Kč bez DPH
skladem: Ne
|
|||||
| 310003025-27W2 | 27 | 25 | 0,6 | 8 | 0,018 | 25-27 | 100 | 27 | 25 | ks |
49,61 Kč
41,00 Kč bez DPH
skladem: 11 - 20 ks
|
||||
| 310003026-28N | Maximální rychlost šroubování (RPM):540 ± 5 | 40 | 0,8 | 18 | 10 | 0,046 | 27-29 | 50 | ks |
91,48 Kč
75,60 Kč bez DPH
skladem: 21 - 50 ks
|
|||||
| 310003029-31N | Maximální rychlost šroubování (RPM):540 ± 5 | 35 | 1,2 | 20 | 12 | 0,046 | 29-31 | 50 | ks |
91,96 Kč
76,00 Kč bez DPH
skladem: 21 - 50 ks
|
|||||
| 310003031-34N | Maximální rychlost šroubování (RPM):540 ± 5 | 35 | 1,2 | 20 | 12 | 0,046 | 31-34 | 50 | ks |
93,53 Kč
77,30 Kč bez DPH
skladem: 11 - 20 ks
|
|||||
| 310003034-37N | Maximální rychlost šroubování (RPM):540 ± 5 | 35 | 1,2 | 20 | 12 | 0,046 | 34-37 | 50 | ks |
94,38 Kč
78,00 Kč bez DPH
skladem: 51 - 100 ks
|
|||||
| 310003036-39N | Maximální rychlost šroubování (RPM):540 ± 5 | 35 | 1,2 | 20 | 12 | 0,05 | 37-40 | 50 | ks |
96,56 Kč
79,80 Kč bez DPH
skladem: 21 - 50 ks
|
|||||
| 310003040-43N | Maximální rychlost šroubování (RPM):540 ± 5 | 35 | 1,2 | 20 | 12 | 0,05 | 40-43 | 50 | ks |
96,44 Kč
79,70 Kč bez DPH
skladem: 21 - 50 ks
|
|||||
| 310003044-47N | Maximální rychlost šroubování (RPM):540 ± 5 | 30 | 1,2 | 20 | 12 | 0,05 | 43-47 | 50 | ks |
121,73 Kč
100,60 Kč bez DPH
skladem: 51 - 100 ks
|
|||||
| 310003048-51N | Maximální rychlost šroubování (RPM):540 ± 5 | 30 | 1,2 | 20 | 16 | 0,05 | 47-51 | 50 | ks |
123,42 Kč
102,00 Kč bez DPH
skladem: 21 - 50 ks
|
|||||
| 310003052-55N | Maximální rychlost šroubování (RPM):540 ± 5 | 30 | 1,2 | 20 | 16 | 0,05 | 51-55 | 25 | ks |
126,32 Kč
104,40 Kč bez DPH
skladem: 21 - 50 ks
|
|||||
| 310003056-59N | Maximální rychlost šroubování (RPM):540 ± 5 | 30 | 1,2 | 20 | 16 | 0,05 | 55-59 | 25 | ks |
128,74 Kč
106,40 Kč bez DPH
skladem: 21 - 50 ks
|
|||||
| 310003060-63N | Maximální rychlost šroubování (RPM):540 ± 5 | 30 | 1,2 | 20 | 16 | 0,05 | 59-63 | 25 | ks |
129,35 Kč
106,90 Kč bez DPH
skladem: 21 - 50 ks
|
|||||
| 310003064-67N | Maximální rychlost šroubování (RPM):540 ± 5 | 30 | 1,2 | 25 | 16 | 0,05 | 63-68 | 25 | ks |
130,80 Kč
108,10 Kč bez DPH
skladem: 51 - 100 ks
|
|||||
| 310003068-73N | Maximální rychlost šroubování (RPM):540 ± 5 | 20 | 1,2 | 25 | 16 | 0,122 | 68-73 | 25 | ks |
185,25 Kč
153,10 Kč bez DPH
skladem: 21 - 50 ks
|
|||||
| 310003074-79N | Maximální rychlost šroubování (RPM):540 ± 5 | 20 | 1,2 | 25 | 30 | 0,05 | 73-79 | 25 | ks |
189,73 Kč
156,80 Kč bez DPH
skladem: 21 - 50 ks
|
|||||
| 310003080-85N | Maximální rychlost šroubování (RPM):540 ± 5 | 20 | 1,2 | 25 | 30 | 0,05 | 79-85 | 25 | ks |
194,33 Kč
160,60 Kč bez DPH
skladem: 21 - 50 ks
|
|||||
| 310003086-91N | Maximální rychlost šroubování (RPM):540 ± 5 | 15 | 1,2 | 25 | 30 | 0,05 | 85-91 | 25 | ks |
197,23 Kč
163,00 Kč bez DPH
skladem: 21 - 50 ks
|
|||||
| 310003092-97N | Maximální rychlost šroubování (RPM):540 ± 5 | 15 | 1,2 | 25 | 30 | 0,155 | 91-97 | 25 | ks |
204,49 Kč
169,00 Kč bez DPH
skladem: 21 - 50 ks
|
|||||
| 310003098-103N | Maximální rychlost šroubování (RPM):540 ± 5 | 15 | 1,2 | 25 | 30 | 0,15 | 098-103 | 25 | ks |
242,24 Kč
200,20 Kč bez DPH
skladem: 21 - 50 ks
|
|||||
| 310003104-112N | Maximální rychlost šroubování (RPM):540 ± 5 | 10 | 1,5 | 25 | 30 | 0,151 | 104-112 | 25 | ks |
210,42 Kč
173,90 Kč bez DPH
skladem: 21 - 50 ks
|
|||||
| 310003113-121N | Maximální rychlost šroubování (RPM):540 ± 5 | 10 | 1,5 | 25 | 30 | 0,05 | 112-121 | 25 | ks |
214,90 Kč
177,60 Kč bez DPH
skladem: 21 - 50 ks
|
|||||
| 310003122-130N | Maximální rychlost šroubování (RPM):540 ± 5 | 10 | 1,5 | 25 | 30 | 0,162 | 122-130 | 25 | ks |
272,25 Kč
225,00 Kč bez DPH
skladem: 21 - 50 ks
|
|||||
| 310003130-140N | Maximální rychlost šroubování (RPM):540 ± 5 | 6 | 1,5 | 28 | 45 | 0,2 | 130-140 | 10 | ks |
306,61 Kč
253,40 Kč bez DPH
skladem: 11 - 20 ks
|
|||||
| 310003140-150N | Maximální rychlost šroubování (RPM):540 ± 5 | 6 | 1,5 | 28 | 45 | 0,212 | 140-150 | 10 | ks |
312,66 Kč
258,40 Kč bez DPH
skladem: 1 - 10 ks
|
|||||
| 310003150-162N | Maximální rychlost šroubování (RPM):540 ± 5 | 6 | 1,5 | 28 | 45 | 0,234 | 150-162 | 10 | ks |
315,93 Kč
261,10 Kč bez DPH
skladem: 11 - 20 ks
|
|||||
| 310003162-174N | Maximální rychlost šroubování (RPM):540 ± 5 | 3 | 1,5 | 28 | 45 | 0,25 | 162-174 | 10 | ks |
318,84 Kč
263,50 Kč bez DPH
skladem: 11 - 20 ks
|
|||||
| 310003175-187N | Maximální rychlost šroubování (RPM):540 ± 5 | 3 | 1,5 | 28 | 45 | 0,253 | 174-187 | 10 | ks |
323,55 Kč
267,40 Kč bez DPH
skladem: 1 - 10 ks
|
|||||
| 310003188-200N | Maximální rychlost šroubování (RPM):540 ± 5 | 3 | 1,5 | 28 | 45 | 0,262 | 187-200 | 10 | ks |
331,06 Kč
273,60 Kč bez DPH
skladem: 11 - 20 ks
|
|||||
| 310003201-213N | Maximální rychlost šroubování (RPM):540 ± 5 | 3 | 1,5 | 28 | 45 | 0,272 | 200-213 | 10 | ks |
336,38 Kč
278,00 Kč bez DPH
skladem: 1 - 10 ks
|
|||||
| 310003214-226N | Maximální rychlost šroubování (RPM):540 ± 5 | 3 | 1,5 | 28 | 45 | 0,281 | 213-226 | 10 | ks |
339,41 Kč
280,50 Kč bez DPH
skladem: 1 - 10 ks
|
|||||
| 310003227-239N | Maximální rychlost šroubování (RPM):540 ± 5 | 3 | 1,5 | 28 | 45 | 0,3 | 226-239 | 10 | ks |
345,33 Kč
285,40 Kč bez DPH
skladem: 1 - 10 ks
|
|||||
| 310003240-252N | Maximální rychlost šroubování (RPM):540 ± 5 | 3 | 1,5 | 28 | 45 | 0,3 | 239-252 | 10 | ks |
346,06 Kč
286,00 Kč bez DPH
skladem: 1 - 10 ks
|
|||||
| 310003253-265N | Maximální rychlost šroubování (RPM):540 ± 5 | 3 | 1,5 | 28 | 45 | 0,305 | 252-265 | 10 | ks |
432,33 Kč
357,30 Kč bez DPH
skladem: 1 - 10 ks
|
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
