Technické parametry
| Provozní tlak (bar) | 15 |
|---|---|
| Rozměr nátrubku (mm) | 13 |
| Vnější závit | G 1/4" |
| DN (mm) | 9 |
| JS (mm) | 6 |
| Délka závitu (mm) | 9 |
| Ventil | NE |
| Hmotnost (kg) | 0,014 |
| Šestihran | 15 |
| Balení [MJ] | 1 |
| Určeno na hadici [mm] | 9 |
| Kóta B | 26 |
| Materiál těsnění | Viton (těsnení z Vitonu potažené teflonem) |
| Pracovní teplota | -20°C až +200°C |
| Norma výrobku | ISO 228/DIN 13, REACH, RoHS |
| Použití produktu | Celonerezová rychlospojka pro aplikace se speciálními agresivními oleji |
| Médium | Vzduch, voda, olej, vakuum |
| Vnější barva | stříbrná |
| Materiál produktu | Nerezová ocel 1.4305 |
Popis

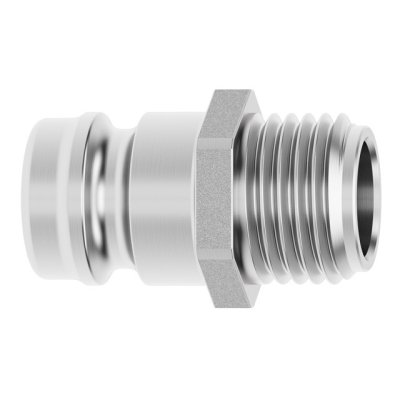

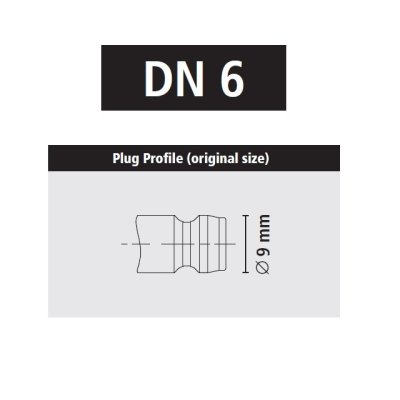

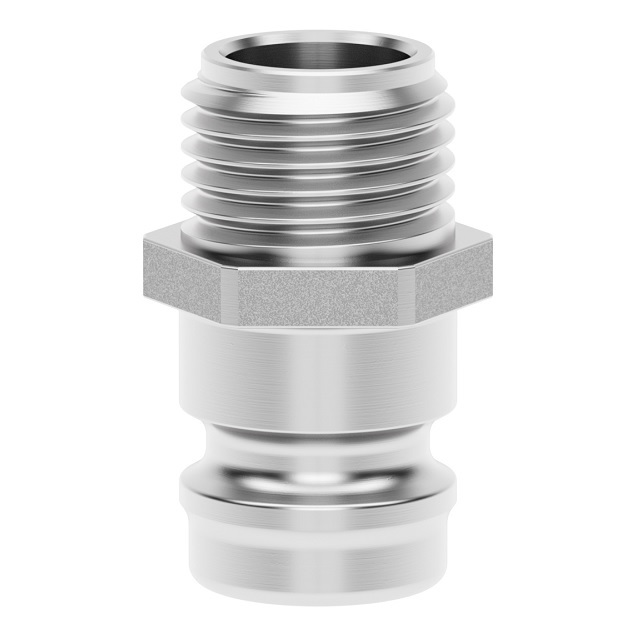

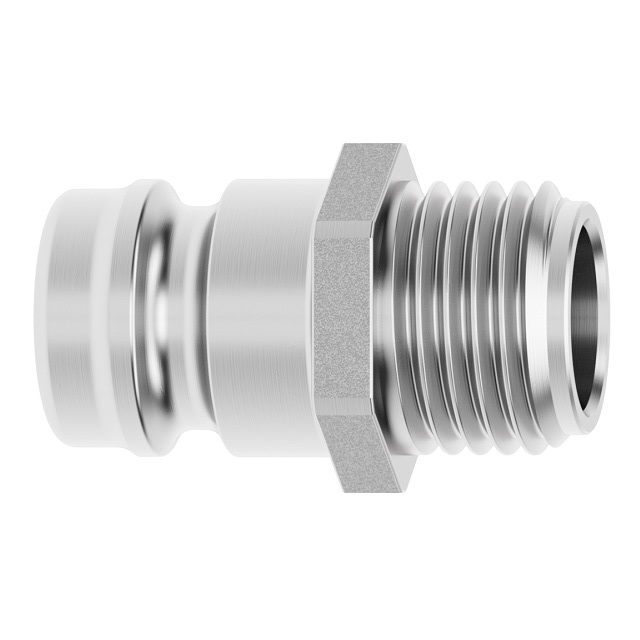

Rychlospojky určené pro plastikářské stroje a formy s volným průchodem.Pro aplikace udržení stále teploty horkou a studenou vodou, popřípadě temperovacím olejem.Rychlospojky nerezové série jsou určeny pro trny a vsuvky stejné série ESHE s velikostí čepu trnu 13 mm, kompatibilní se systémem Hasco Z 8. Vnitřní kužel DIN 3863.Nerezová vsuvka Dn 6 s přímým vnějším závitem, bez ventilu.Alternativy
| Kód | Ventil | Určeno na hadici [mm] | Vnější závit | Provozní tlak (bar) | Rozměr nátrubku (mm) | DN (mm) | JS (mm) | Délka závitu (mm) | Hmotnost (kg) | Šestihran | Balení [MJ] | Kóta B | MJ | Cena / MJ | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3410ESHME14NA | NE | 9 | G 1/4" | 15 | 13 | 9 | 6 | 9 | 0,014 | 15 | 1 | 26 | ks |
216,47 Kč
178,90 Kč bez DPH
|
|
| 3410ESHME18NA | NE | 9 | G 1/8" | 15 | 13 | 9 | 6 | 7 | 0,01 | 11 | 1 | 24 | ks |
193,84 Kč
160,20 Kč bez DPH
|
|
| 3410ESHME101NA | NE | 9 | M10x1 | 15 | 13 | 9 | 6 | 7 | 0,008 | 11 | 1 | 24 | ks |
205,22 Kč
169,60 Kč bez DPH
|
|
| 3410ESHME1415NA | NE | 9 | M14x1.5 | 15 | 13 | 9 | 6 | 9 | 0,014 | 15 | 1 | 26 | ks |
216,47 Kč
178,90 Kč bez DPH
|
|
| 3410ESHME875NA | NE | 9 | M8x0.75 | 15 | 13 | 9 | 4,5 | 7 | 0,009 | 11 | 1 | 24 | ks |
193,84 Kč
160,20 Kč bez DPH
|
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
