Technické parametry
| Provozní tlak (bar) | 15 |
|---|---|
| Vnější závit | G 3/8" |
| DN (mm) | 9 |
| Ventil | NE |
| Hmotnost (kg) | 0,125 |
| Balení [MJ] | 10 |
| Kóta B | 58 |
| Kóta A | 52 |
| Typ | -- |
| Materiál těsnění | Viton |
| Pracovní teplota | -20°C až +200°C |
| Norma výrobku | ISO 228, REACH, RoHS |
| Použití produktu | Plastikářské stroje a formy s vedením horké a studené vody nebo temperovacích olejů |
| Médium | Vzduch, voda, olej, vakuum |
| Materiál produktu | Mosaz MS 58/materiál 2.0401 |
Popis

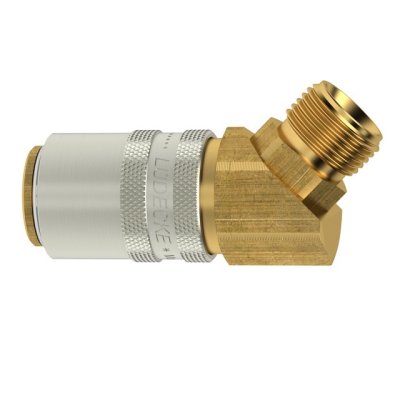

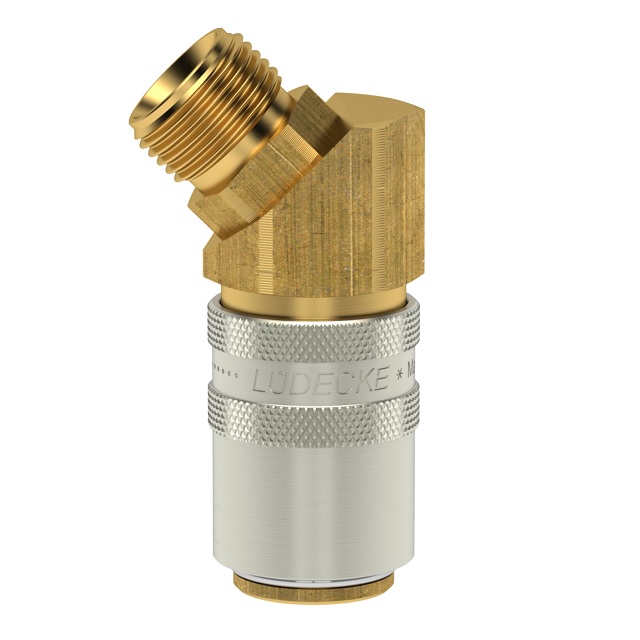

Rychlospojky určené pro plastikářské stroje a formy s volným průchodem.Pro aplikace udržení stále teploty horkou a studenou vodou, popřípadě temperovacím olejem.Kompatibilní s Hasco Z8. Mosazné tělo a objímka, vnitřní část z nerezové oceli, těsnění viton.Rychlospojka Plastik Dn 9 s vnějším úhlovým závitem 45° bez ventilu, vnitřní kužel DIN 3863.Dn9 -řada ESH Lüdecke uvádí okraj rozměr čepu 13mm, přes výtupky čepu naměříte 13,4 mm.Položky s písmenem S na konci kódu mají v tabulce označení "Safety=zajištění".Alternativy
| Kód | Ventil | Vnější závit | Provozní tlak (bar) | DN (mm) | Délka závitu (mm) | Hmotnost (kg) | Balení [MJ] | Kóta B | Kóta A | Typ | MJ | Cena / MJ | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3410ESH38A45 | NE | G 3/8" | 15 | 9 | 0,114 | 10 | 54 | 22 | -- | ks |
627,99 Kč
519,00 Kč bez DPH
|
||
| 3410ESH38AL45 | NE | G 3/8" | 15 | 9 | 0,125 | 10 | 58 | 52 | -- | ks |
652,19 Kč
539,00 Kč bez DPH
|
||
| 3410ESH38A45B | ANO | G 3/8" | 15 | 9 | 9 | 0,114 | 10 | 54 | ks |
636,46 Kč
526,00 Kč bez DPH
|
|||
| 3410ESH115A45 | NE | M16x1,5 | 15 | 9 | 0,114 | 1-10 | 54 | 22 | -- | ks |
627,99 Kč
519,00 Kč bez DPH
|
||
| 3410ESH11545B | ANO | M16x1,5 | 15 | 9 | 9 | 0,114 | 1-10 | 54 | ks |
636,46 Kč
526,00 Kč bez DPH
|
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
