Technické parametry
| Provozní tlak (bar) | 15 |
|---|---|
| Vnější závit | G 3/8" |
| DN (mm) | 9 |
| Délka závitu (mm) | 13 |
| Ventil | ANO |
| Hmotnost (kg) | 0,105 |
| Šestihran | 22 |
| Balení [MJ] | 10 |
| Kóta B | 56 |
| Typ | -- |
| Materiál těsnění | Viton |
| Pracovní teplota | -20°C až +200°C |
| Norma výrobku | ISO 228, REACH, RoHS |
| Použití produktu | Plastikářské stroje a formy s vedením horké a studené vody nebo temperovacích olejů |
| Médium | Vzduch, voda, olej, vakuum |
| Materiál produktu | Mosaz MS 58/materiál 2.0401 |
Popis

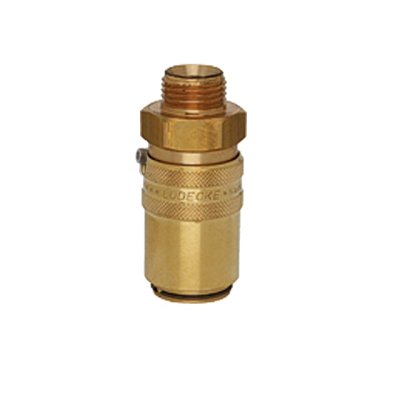

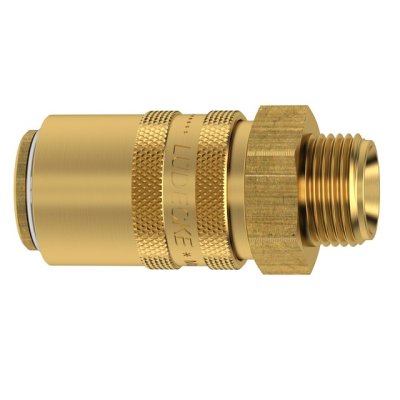

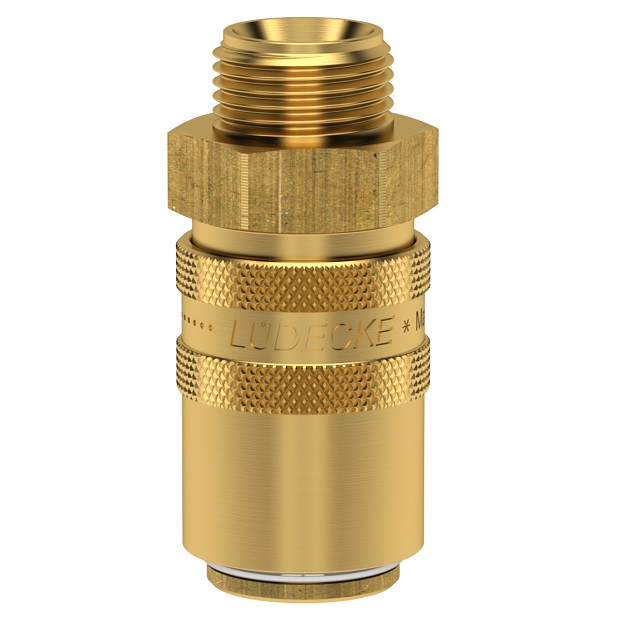

Rychlospojky určené pro plastikářské stroje a formy s volným průchodem.Pro aplikace udržení stále teploty horkou a studenou vodou, popřípadě temperovacím olejem.Kompatibilní s Hasco Z8. Mosazné tělo a objímka, vnitřní část z nerezové oceli, těsnění viton.Rychlospojka Plastik Dn 9 s přímým vnějším závitem bez ventilu, vnitřní kužel DIN 3863.Dn9 -řada ESH Lüdecke uvádí okraj rozměr čepu 13mm, přes výtupky čepu naměříte 13,4 mm.Položky s písmenem S na konci kódu mají v tabulce označení "zajištění".Alternativy
| Kód | Ventil | Vnější závit | Provozní tlak (bar) | DN (mm) | Délka závitu (mm) | Hmotnost (kg) | Šestihran | Balení [MJ] | Kóta B | Kóta A | Typ | MJ | Cena / MJ | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3410ESH12A | NE | G 1/2" | 15 | 10 | 10 | 0,095 | 24 | 1-10 | 53 | 24 | -- | ks |
517,88 Kč
428,00 Kč bez DPH
|
|
| 3410ESH12AL | NE | G 1/2" | 15 | 10 | 14 | 0,11 | 24 | 1-10 | 57 | 24 | -- | ks |
538,45 Kč
445,00 Kč bez DPH
|
|
| 3410ESH12ALB | ANO | G 1/2" | 15 | 9 | 14 | 0,11 | 24 | 1-10 | 57 | -- | ks |
548,13 Kč
453,00 Kč bez DPH
|
||
| 3410ESH12AAB | ANO | G 1/2" | 15 | 9 | 10 | 0,095 | 24 | 1-10 | 57 | -- | ks |
517,88 Kč
428,00 Kč bez DPH
|
||
| 3410ESH14A | NE | G 1/4" | 15 | 9 | 9 | 0,09 | 22 | 1-10 | 52 | 22 | -- | ks |
477,95 Kč
395,00 Kč bez DPH
|
|
| 3410ESH14AAB | ANO | G 1/4" | 15 | 9 | 9 | 0,09 | 22 | 1-10 | 52 | -- | ks |
477,95 Kč
395,00 Kč bez DPH
|
||
| 3410ESH38A | NE | G 3/8" | 15 | 9 | 9 | 0,094 | 22 | 10 | 52 | 22 | -- | ks |
477,95 Kč
395,00 Kč bez DPH
|
|
| 3410ESH38AL9 | ks |
0,00 Kč
Poptejte vložením do košíku.
|
||||||||||||
| 3410ESH38AL | NE | G 3/8" | 15 | 9 | 11 | 0,11 | 22 | 10 | 52 | 22 | -- | ks |
492,47 Kč
407,00 Kč bez DPH
|
|
| 3410ESH38ALB | ANO | G 3/8" | 15 | 9 | 13 | 0,105 | 22 | 10 | 56 | -- | ks |
492,47 Kč
407,00 Kč bez DPH
|
||
| 3410ESH38AAB | ANO | G 3/8" | 15 | 9 | 9 | 0,094 | 22 | 10 | 52 | -- | ks |
477,95 Kč
395,00 Kč bez DPH
|
||
| 3410ESH1615A | NE | M16x1,5 | 15 | 9 | 9 | 0,09 | 22 | 1-10 | 48 | 52 | -- | ks |
477,95 Kč
395,00 Kč bez DPH
|
|
| 3410ESH1615AL | NE | M16x1,5 | 15 | 9 | 13 | 0,105 | 22 | 1-10 | 48 | 52 | -- | ks |
492,47 Kč
407,00 Kč bez DPH
|
|
| 3410ESH1615B | ANO | M16x1,5 | 15 | 9 | 9 | 0,09 | 22 | 1-10 | 52 | -- | ks |
477,95 Kč
395,00 Kč bez DPH
|
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
