Technické parametry
| Celková délka (mm) | 64,5 |
|---|---|
| Provozní tlak (bar) | 15 |
| DN (mm) | 13 |
| Ventil | ANO |
| Délka trnu (mm) | 28 |
| Hmotnost (kg) | 0,081 |
| Balení [MJ] | 1-10 |
| Určeno na hadici [mm] | 13 |
| Kóta B | 61,5 |
| Kóta A | 22 |
| Materiál těsnění | Viton |
| Pracovní teplota | -20°C až +200°C |
| Norma výrobku | ISO 228, REACH, RoHS |
| Použití produktu | Plastikářské stroje a formy s vedením horké a studené vody nebo temperovacích olejů |
| Médium | Vzduch, voda, olej, vakuum |
| Materiál produktu | Mosaz MS 58/materiál 2.0401 |
Popis

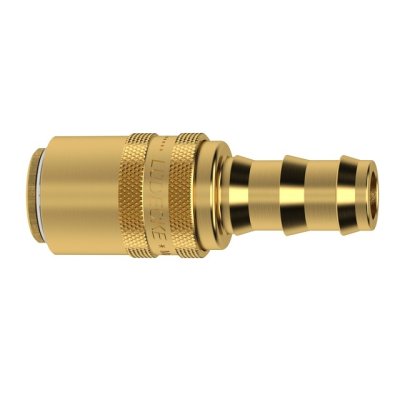

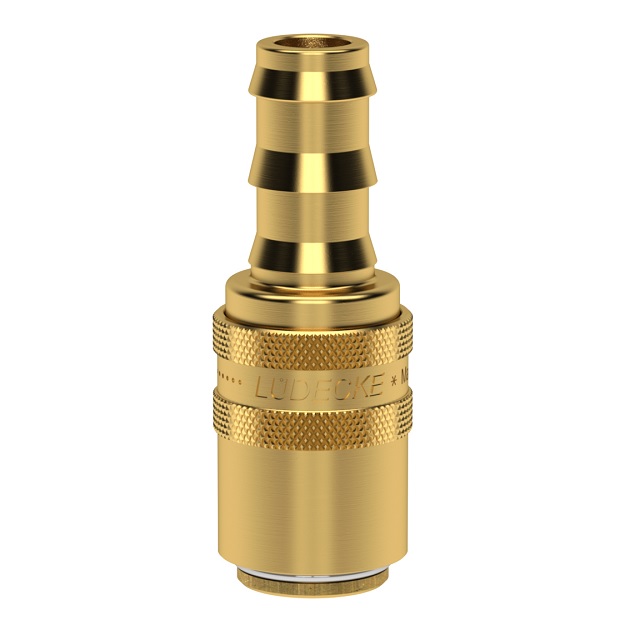

Rychlospojky určené pro plastikářské stroje a formy s volným průchodem.Systém DN 9 má vnější průměr nasazované vsuvky 13 mm (do rychlospojky).Pro aplikace udržení stále teploty horkou a studenou vodou, popřípadě temperovacím olejem.Kompatibilní s Hasco Z8. Mosazné tělo a objímka, vnitřní část z nerezové oceli, těsnění viton.Rychlospojka Plastik Dn 9 s přímým trnem a s ventilem pro nástrčné hadice. Délka trnu 28 mm.Položky s písmenem S na konci kódu mají v tabulce označení "zajištění".Alternativy
| Kód | Ventil | Určeno na hadici [mm] | Celková délka (mm) | Provozní tlak (bar) | DN (mm) | JS (mm) | Délka trnu (mm) | Hmotnost (kg) | Balení [MJ] | Kóta B | Kóta A | Typ | MJ | Cena / MJ | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3410ESH10T | NE | 10 | 64,5 | 15 | 10 | 7 | 28 | 0,076 | 1-10 | 22 | -- | ks |
434,39 Kč
359,00 Kč bez DPH
|
||
| 3410ESH10TAB | ANO | 10 | 64,5 | 15 | 10 | 28 | 0,072 | 1-10 | 61,5 | 22 | ks |
434,39 Kč
359,00 Kč bez DPH
|
|||
| 3410ESH13T | NE | 13 | 64,5 | 15 | 13 | 9 | 28 | 0,084 | 1-10 | 22 | -- | ks |
434,39 Kč
359,00 Kč bez DPH
|
||
| 3410ESH13TAB | ANO | 13 | 64,5 | 15 | 13 | 28 | 0,081 | 1-10 | 61,5 | 22 | ks |
434,39 Kč
359,00 Kč bez DPH
|
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
