Technické parametry
| Celková délka (mm) | 23,5 |
|---|---|
| Provozní tlak (bar) | 15 |
| Vnější závit | G 3/8" |
| Rozměr nebo typ závitu | Paralelní |
| JS (mm) | 6 |
| Délka závitu (mm) | 9 |
| Hmotnost (kg) | 0,023 |
| Šestihran | 17 |
| Balení [MJ] | 1-10 |
| Materiál těsnění | Viton |
| Pracovní teplota | -20°C až +200°C |
| Norma výrobku | ISO 228/DIN 13, REACH, RoHS |
| Použití produktu | Plastikářské stroje a formy s vedením horké a studené vody nebo temperovacích olejů |
| Vlastnosti | DN 9, čep vsuvky 13,5 mm, 15 bar |
| Médium | Vzduch, voda, olej, vakuum |
| Zkrácená poznámka | Není kompatibilní s Hasco Z8, ale s DME 3/8" |
| Materiál produktu | Mosaz MS 58/materiál 2.0401 |
Popis

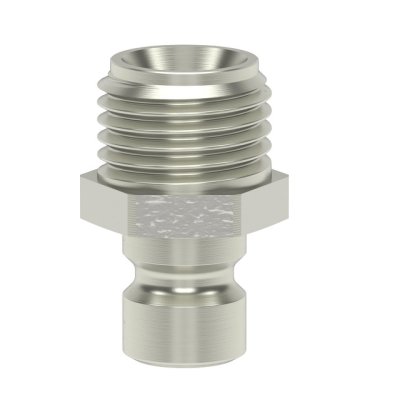

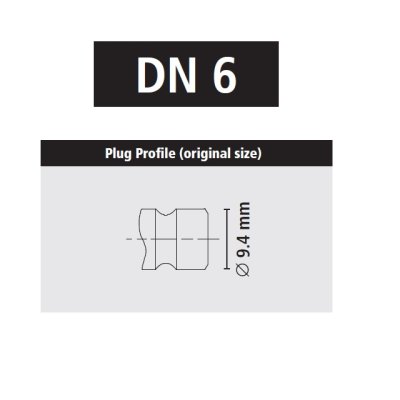

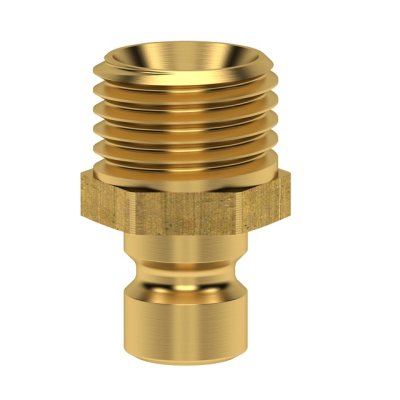

Rychlospojky této série jsou určeny pro trny a vsuvky stejné série ESDM s velikostí čepu trnu 9,4 mm. Systém ESDM je plně kompatibilní s americkým systémem DME 1/4", nikoliv Hasco.Rychlospojky určené pro plastikářské stroje a formy s volným průchodem.Pro aplikace udržení stále teploty horkou a studenou vodou, popřípadě temperovacím olejem.Vsuvka Dn 6 s přímým vnějším závitem bez ventilu s průměrem čepu 9,4 mm.Alternativy
| Kód | Rozměr nebo typ závitu | Vnější závit | Celková délka (mm) | Provozní tlak (bar) | JS (mm) | Délka závitu (mm) | Hmotnost (kg) | Šestihran | Balení [MJ] | MJ | Cena / MJ | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3410ESDM14NA | Paralelní | G 1/4" | 23 | 15 | 6 | 9 | 0,023 | 14 | 1-10 | ks |
36,30 Kč
30,00 Kč bez DPH
|
|
| 3410ESDM18NA | Paralelní | G 1/8" | 22 | 15 | 6 | 8 | 0,023 | 11 | 1-10 | ks |
33,88 Kč
28,00 Kč bez DPH
|
|
| 3410ESDM38NA | Paralelní | G 3/8" | 23,5 | 15 | 6 | 9 | 0,023 | 17 | 1-10 | ks |
45,98 Kč
38,00 Kč bez DPH
|
|
| 3410ESDM101NA | Metrický | M10x1 | 22 | 15 | 6 | 7 | 0,023 | 11 | 1-10 | ks |
33,88 Kč
28,00 Kč bez DPH
|
|
| 3410ESDM15NA | Metrický | M14x1,5 | 23 | 15 | 6 | 9 | 0,023 | 14 | 1-10 | ks |
33,88 Kč
28,00 Kč bez DPH
|
|
| 3410ESDM16NA | Metrický | M16x1,5 | 23 | 15 | 6 | 9 | 0,023 | 17 | 1-10 | ks |
42,35 Kč
35,00 Kč bez DPH
|
|
| 3410ESDM875NA | Metrický | M8x0,75 | 20,5 | 15 | 4,5 | 7 | 0,023 | 11 | 1-10 | ks |
33,88 Kč
28,00 Kč bez DPH
|
|

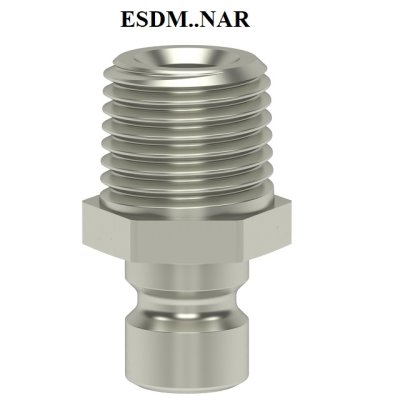

| 3410ESDM14NAR | Kuželový | R 1/4" | 26 | 15 | 6 | 12 | 0,023 | 14 | 1-10 | ks |
44,77 Kč
37,00 Kč bez DPH
|
|
| 3410ESDM18NAR | Kuželový | R 1/8" | 25 | 15 | 6 | 11 | 0,023 | 11 | 1-10 | ks |
41,14 Kč
34,00 Kč bez DPH
|
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
