Technické parametry
| Celková délka (mm) | 61,5 |
|---|---|
| Provozní tlak (bar) | 15 |
| DN (mm) | 9 |
| JS (mm) | 7 |
| Ventil | ANO |
| Hmotnost (kg) | 0,06 |
| Balení [MJ] | 1-10 |
| Určeno na hadici [mm] | 9-10 |
| Materiál těsnění | Viton |
| Pracovní teplota | -20°C až +200°C |
| Norma výrobku | ISO 228/DIN 13, REACH, RoHS |
| Použití produktu | Plastikářské stroje a formy s vedením horké a studené vody nebo temperovacích olejů |
| Vlastnosti | DN 9, čep vsuvky 13,5 mm, 15 bar |
| Médium | Vzduch, voda, olej, vakuum |
| Zkrácená poznámka | Není kompatibilní s Hasco Z8, ale s DME 3/8" |
| Materiál produktu | Mosaz MS 58/materiál 2.0401 |
Popis

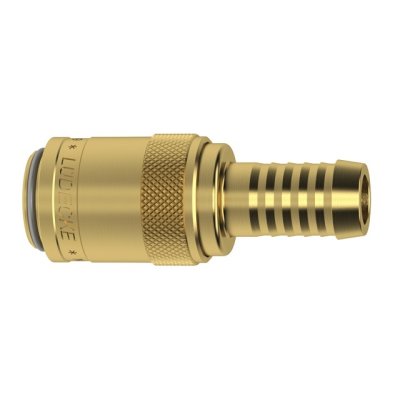

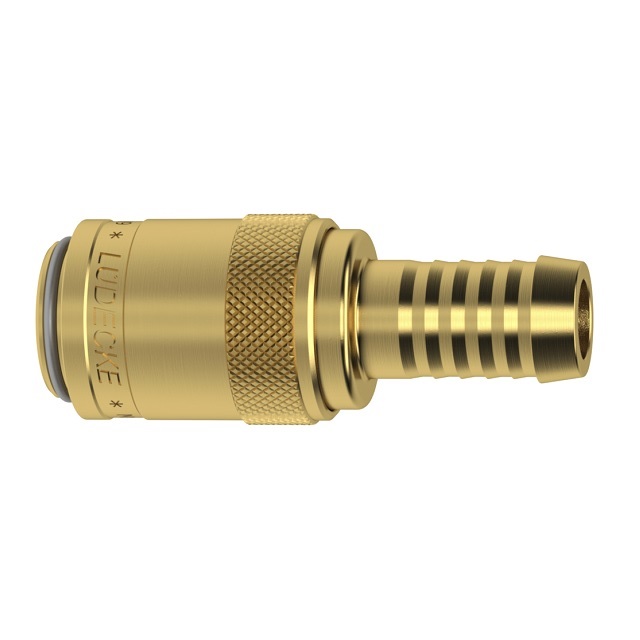

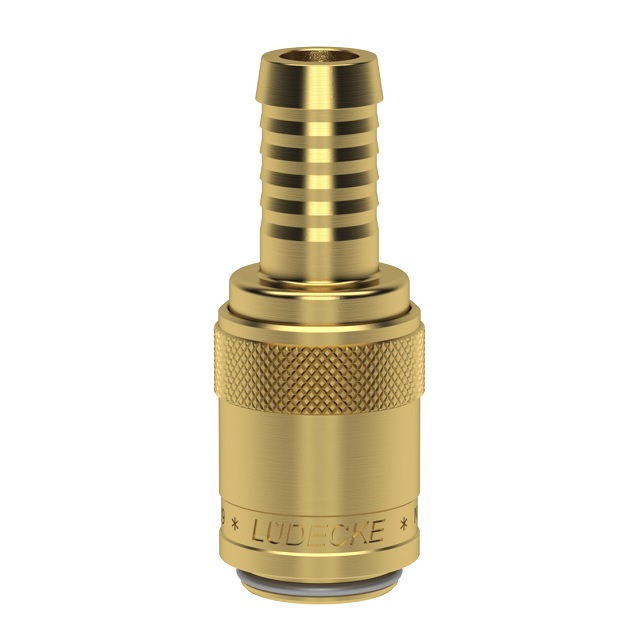

Temperovací rychlospojky DN 9 s velikostí průměru čepu 13,5 mm z mosazi 2.0401. Jsou to spojky zejména pro plastikářkský průmysl. Doprava olejů, kapalin a horkého vzduchu nebo sání stupně vakuua. Systém ESD je plně kompatibilní s americkým systémem DME 3/8", nikoliv Hasco.Rychlospojky určené pro plastikářské stroje a formy s volným průchodem.Pro aplikace udržení stále teploty horkou a studenou vodou, popřípadě temperovacím olejem.Alternativy
| Kód | Ventil | Velikost [modul] | Určeno na hadici [mm] | Celková délka (mm) | Provozní tlak (bar) | Rozměr nátrubku (mm) | DN (mm) | JS (mm) | Délka trnu (mm) | Hmotnost (kg) | Balení [MJ] | Kóta B | Kóta A | MJ | Cena / MJ | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3410ESD9TL | NE | ne | 9 | 15 | 9 | 7 | 25 | 0,04 | 1 | 61,5 | 22 | ks |
398,09 Kč
329,00 Kč bez DPH
|
|||
| 3410ESD9TLAB | ANO | 9-10 | 61,5 | 15 | 9 | 7 | 0,06 | 1-10 | ks |
398,09 Kč
329,00 Kč bez DPH
|
||||||
| 3410ESD13TL | NE | ne | 13 | 15 | 13 | 9 | 25 | 0,04 | 1 | 61,5 | 22 | ks |
307,34 Kč
254,00 Kč bez DPH
|
|||
| 3410ESD13TLAB | ANO | 13 | 61,5 | 15 | 9 | 9 | 0,04 | 1-10 | ks |
372,68 Kč
308,00 Kč bez DPH
|
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
