Technické parametry
| Provozní tlak [bar] | 178,1 |
|---|---|
| Vnější závit (palce) | G 1/8 |
| Kóta B - výška (mm) | 24 (H1) |
| Určeno na hadici [mm] | D 6 |
| Celková délka | 24 mm (k-ose ) |
| Šestihran [mm] | 14 (p.šr.) |
| Pevnost [kg/cm2] | NBR |
| Médium | Voda, olej, stlačený vzduch |
| Vnější barva | Stříbrná barva (niklováno) |
| Balení / MJ | 1/10 |
| Pracovní teplota [°C] | -20°C až +80°C |
| Norma výrobku | DIN 3870; DIN 3861; 1907/2006 REACH; 2011/65/CE Ro |
| Použití produktu | Nízkotlaká hydraulika |
| Materiál | Niklovaná mosaz |
| MJ | ks |
| Podtlak [kPa] | 99 |
| Vnější závit | G 1/8 |
| Celková délka (mm) | 24 mm (k-ose ) |
| Provozní tlak (bar) | 178,1 |
| Hmotnost (kg) | 0,05 |
| Šestihran | 14 (p.šr.) |
| Balení [MJ] | 1-10 |
| Bezpečnost | 4 : 1 |
| Materiál těsnění | Těsnící kroužky DIN 3861 |
| Pracovní teplota | -20°C až +80°C |
| Koncovky | Série AIGNEP 9000 |
| Vlastnosti | 04LL - 128,6 bar; 06LL - 178,1 bar; 08LL - 148,4 b |
| Zkrácená poznámka | Pracovní tlaky a pracovní teploty jsou závislé na |
| Kóta B | 24 |
| Materiál produktu | Niklovaná mosaz MS 58 |
Popis

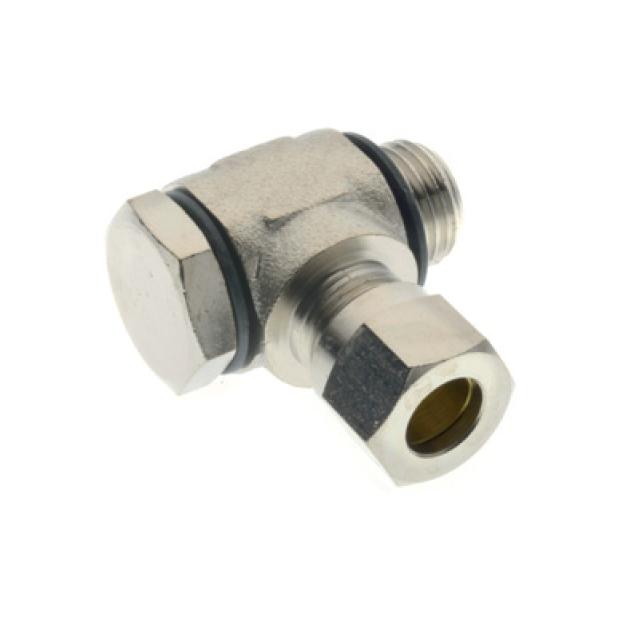

Spojení je zajištěno pomocí matice a prstenu.Série 9000 používá kompatibilitu matic DIN 3870 a soudečků DIN 3861 rozšířených ve strojírenství i v automobilovém průmyslu.Výrobky jsou vhodné, těsné i pro použitý na plyn, vzduch, hydraulické oleje apod.Kromě tvrdých plastových hadic (PA, PU), lze spojovat ocelové nebo hliníkové trubky.Pracovní tlak, uvedený níže v tabulce, je vztažený k teplotě 20°C a ocelové trubky o síle 1 mm.Bezpečnostní faktor 4 : 1, výrobce vydává i protokoly o zkouškách, každá série se testuje.Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
