Technické parametry
| Celková délka (mm) | 19 |
|---|---|
| Podtlak (kPa) | 90 |
| Provozní tlak (bar) | 20 |
| Vnější závit | R 1/4" |
| Hmotnost (kg) | 0,005 |
| Šestihran | 14/3 |
| Balení [MJ] | 1-10 |
| Určeno na hadici [mm] | 4 |
| Kóta B | 7 |
| Barva | stříbrná - černý talířek |
| Materiál těsnění | NBR |
| Pracovní teplota | -20°C až +80°C |
| Koncovky | -0,99 bar až +20 bar |
| Norma výrobku | 1907/2006 REACH, 2011/65/CE RoHS, PED 2014/68/UE, ISO 14743:2004, bez silikonu |
| Použití produktu | Automobilní průmysl, robotika, textilní a papírenský prům., pneumatice, měřící a regulační technice |
| Vlastnosti | Poniklované mosazné tělo zajištuje ochranné vlastnosti pro dosažení delší životnosti |
| Médium | Stlačený vzduch, vakuum, voda |
| Zkrácená poznámka | Série AIGNEP 55000 |
| Materiál produktu | Termoplast, niklovaná mosaz |
Popis

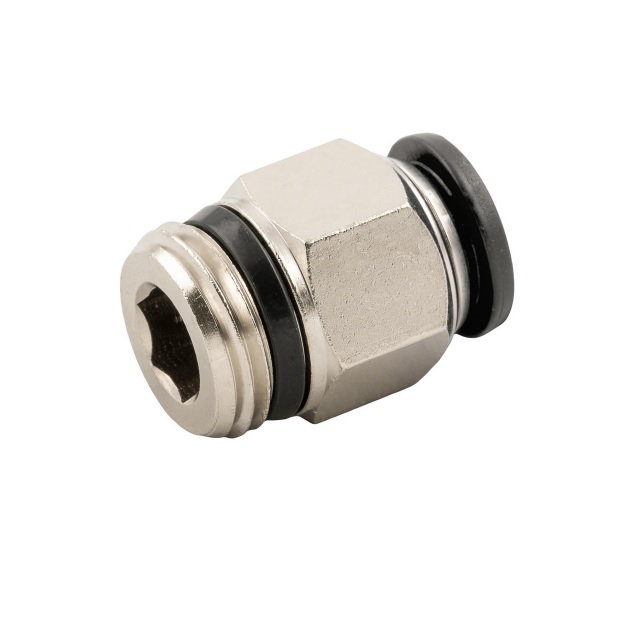

Přímé hrdlo s vnějším závitem, těsněno gumičkou v zápichu závitu.*D - vnější průměr hadic nástrčného systému Push-IN. Jednoduchý systém spojování PA, PU, a PE hadic pro automobilový průmysl, automatizaci a rozvody vzduchu.Krátký kuželový závit typu R (BSPT). Tato řada je určena pro náročnější aplikace.Těleso - technopolymer, Těleso - mosaz galvanicky niklovaná.Pouzdro z acetátové pryskyřice, Pouzdro - mosaz galvanicky niklovaná.Nerezové kleštiny, Plastový bezpečnostní kroužek.NBR profilový kroužek NBR 70.Alternativy
| Kód | Koncovky | Určeno na hadici [mm] | Vnější závit | Celková délka (mm) | Podtlak (kPa) | Provozní tlak (bar) | Hmotnost (kg) | Šestihran | Balení [MJ] | Kóta B | MJ | Cena / MJ | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3230PHZ-126 | -0,99 bar až +20 bar | 6 | R 1/2" | 23,5 | 90 | 20 | 0,005 | 21/4 | 1-10 | 9 | ks |
71,39 Kč
59,00 Kč bez DPH
|
|
| 3230PHZ-128 | -0,99 bar až +20 bar | 8 | R 1/2" | 23,5 | 90 | 20 | 0,005 | 21/6 | 1-10 | 9 | ks |
81,68 Kč
67,50 Kč bez DPH
|
|
| 3230PHZ-1210 | -0,99 bar až +20 bar | 10 | R 1/2" | 26 | 90 | 20 | 0,005 | 21/8 | 1-10 | 9 | ks |
72,84 Kč
60,20 Kč bez DPH
|
|
| 3230PHZ-1212 | -0,99 bar až +20 bar | 12 | R 1/2" | 31,5 | 90 | 20 | 0,005 | 21/10 | 1-10 | 9 | ks |
94,02 Kč
77,70 Kč bez DPH
|
|
| 3230PHZ-1214 | -0,99 bar až +20 bar | 14 | R 1/2" | 31,5 | 90 | 20 | 0,005 | 21/10 | 1-10 | 9 | ks |
103,70 Kč
85,70 Kč bez DPH
|
|
| 3230PHZ-144 | -0,99 bar až +20 bar | 4 | R 1/4" | 19 | 90 | 20 | 0,005 | 14/3 | 1-10 | 7 | ks |
51,06 Kč
42,20 Kč bez DPH
|
|
| 3230PHZ-146 | -0,99 bar až +20 bar | 6 | R 1/4" | 21 | 90 | 20 | 0,005 | 14/4 | 1-10 | 7 | ks |
72,12 Kč
59,60 Kč bez DPH
|
|
| 3230PHZ-148 | -0,99 bar až +20 bar | 8 | R 1/4" | 22 | 90 | 20 | 0,005 | 14/6 | 1-10 | 7 | ks |
55,78 Kč
46,10 Kč bez DPH
|
|
| 3230PHZ-1410 | -0,99 bar až +20 bar | 10 | R 1/4" | 28 | 90 | 20 | 0,005 | 17/7 | 1-10 | 7 | ks |
71,39 Kč
59,00 Kč bez DPH
|
|
| 3230PHZ-1412 | -0,99 bar až +20 bar | 12 | R 1/4" | 31,5 | 90 | 20 | 0,005 | 20/7 | 1-10 | 7 | ks |
85,18 Kč
70,40 Kč bez DPH
|
|
| 3230PHZ-184 | -0,99 bar až +20 bar | 4 | R 1/8" | 18 | 90 | 20 | 0,005 | 11/3 | 1-10 | 5,5 | ks |
41,26 Kč
34,10 Kč bez DPH
|
|
| 3230PHZ-185 | -0,99 bar až +20 bar | 5 | R 1/8" | 20 | 90 | 20 | 0,005 | 11/4 | 1-10 | 5,5 | ks |
49,37 Kč
40,80 Kč bez DPH
|
|
| 3230PHZ-186 | -0,99 bar až +20 bar | 6 | R 1/8" | 21,5 | 90 | 20 | 0,005 | 13/4 | 1-10 | 5,5 | ks |
59,77 Kč
49,40 Kč bez DPH
|
|
| 3230PHZ-188 | -0,99 bar až +20 bar | 8 | R 1/8" | 24,5 | 90 | 20 | 0,005 | 14/5 | 1-10 | 5,5 | ks |
59,77 Kč
49,40 Kč bez DPH
|
|
| 3230PHZ-386 | -0,99 bar až +20 bar | 6 | R 3/8" | 23 | 90 | 20 | 0,005 | 17/4 | 1-10 | 7 | ks |
52,88 Kč
43,70 Kč bez DPH
|
|
| 3230PHZ-388 | -0,99 bar až +20 bar | 8 | R 3/8" | 23 | 90 | 20 | 0,005 | 17/6 | 1-10 | 7,5 | ks |
61,83 Kč
51,10 Kč bez DPH
|
|
| 3230PHZ-3810 | -0,99 bar až +20 bar | 10 | R 3/8" | 25,5 | 90 | 20 | 0,005 | 17/7 | 1-10 | 7,5 | ks |
72,84 Kč
60,20 Kč bez DPH
|
|
| 3230PHZ-3812 | -0,99 bar až +20 bar | 12 | R 3/8" | 29,5 | 90 | 20 | 0,005 | 20/9 | 1-10 | 7,5 | ks |
90,39 Kč
74,70 Kč bez DPH
|
|
| 3230PHZ-3814 | -0,99 bar až +20 bar | 14 | R 3/8" | 32,5 | 90 | 20 | 0,005 | 21/9 | 1-10 | 7,5 | ks |
99,95 Kč
82,60 Kč bez DPH
|
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
