Technické parametry
| Provozní tlak (bar) | 630 |
|---|---|
| Rozměr vněj. závitu (mm) | M22x1,5 |
| Série | (S) |
| Připoj. závit | M20x1,5 |
| Průměr (mm) | D=27 |
| Trubka (mm) | 14 |
| Hmotnost (kg) | 0,05 |
| Šestihran | 27 |
| Balení [MJ] | 20 |
| Materiál těsnění | NBR |
| Pracovní teplota | -40°C až +100°C |
| Norma výrobku | DIN 2353-24°, DIN 3852 |
| Použití produktu | Závitová přípojka pro hydrauliku |
| Médium | Oleje, kapaliny, plyny |
| Materiál produktu | Ocel (galvanicky potažená) |
Popis

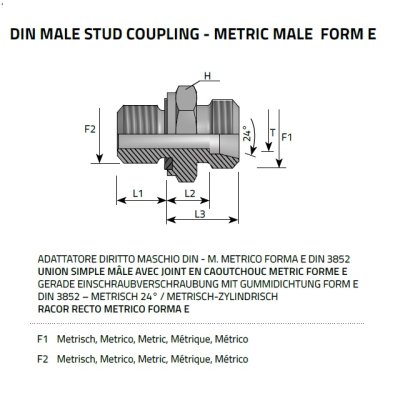

Připojovací závit je tzv. do kostky, kde průměr D = průměr dosedací plochy (těsnění).Každý kód končící tečkou a jedničkou (**.1) znamená, že jde o holé hrdlo bez matice.V originálních katalogových listech jsou vždy uvedené komplety - hrdlo, prsten a matice.Udaj T značí určený výstupní průměr trubky, která se ke šroubení připojuje.Alternativy
| Kód | Připoj. závit | Vnější závit | Provozní tlak (bar) | Rozměr vněj. závitu (mm) | Série | Průměr (mm) | Trubka (mm) | Hmotnost (kg) | Šestihran | Balení [MJ] | Výška | MJ | Cena / MJ | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 592001164940 | ks |
107,69 Kč
89,00 Kč bez DPH
|
||||||||||||
| 592001164980 | ks |
245,63 Kč
203,00 Kč bez DPH
|
||||||||||||
| 3601ALM06-101WD | M10x1,0 | 315 | M12x1,5 | (L) | D=14 | 6 | 0,019 | 14 | 20 | ks |
35,94 Kč
29,70 Kč bez DPH
|
|||
| 3601ALM08-1215W | M12x1,5 | 315 | M14x1,5 | (L) | d=17 | 8 | 0,021 | 17 | 20 | ks |
45,38 Kč
37,50 Kč bez DPH
|
|||
| 3601ASM06-1215W | M12x1,5 | 630 | M14x1,5 | (S) | d=17 | 6 | 0,031 | 17 | 1 | ks |
58,08 Kč
48,00 Kč bez DPH
|
|||
| 3601ALM08-1415W | M14x1,5 | 315 | M14x1,5 | (L) | d=17 | 8 | 0,021 | 17 | 50 | ks |
76,96 Kč
63,60 Kč bez DPH
|
|||
| 53V635301018 | ks |
44,53 Kč
36,80 Kč bez DPH
|
||||||||||||
| 3601ALM10-1415W | M14x1,5 | 315 | M16x1,5 | (L) | D=19 | 10 | 0,045 | 19 | 50 | ks |
44,04 Kč
36,40 Kč bez DPH
|
|||
| 3601ASM08-1415W | M14x1,5 | 630 | M16x1,5 | (S) | d=17 | 8 | 0,031 | 19 | 1 | ks |
62,44 Kč
51,60 Kč bez DPH
|
|||
| 3601ALM12-1415W | M14x1,5 | 315 | M18x1,5 | (L) | D=19 | 12 | 0,06 | 19 | 1 | ks |
231,23 Kč
191,10 Kč bez DPH
|
|||
| 3601ALM10-1615W | M16x1,5 | 315 | M16x1,5 | (L) | D=22 | 10 | 0,045 | 22 | 50 | ks |
127,05 Kč
105,00 Kč bez DPH
|
|||
| 3601ALM12-1615W | M16x1,5 | 315 | M18x1,5 | (L) | D=22 | 12 | 0,06 | 22 | 20 | ks |
59,29 Kč
49,00 Kč bez DPH
|
|||
| 3601ASM10-1615W | M16x1,5 | 630 | M18x1,5 | (S) | D=22 | 10 | 0,045 | 22 | 50 | ks |
77,92 Kč
64,40 Kč bez DPH
|
|||
| 3601ALM15-1615W | M16x1,5 | 315 | M22x1,5 | (L) | D=22 | 15 | 0,05 | 24 | 1 | ks |
245,63 Kč
203,00 Kč bez DPH
|
|||
| 3601ALM10-1815W | M18x1,5 | 315 | M16x1,5 | (L) | D=24 | 10 | 0,065 | 24 | 20 | ks |
169,28 Kč
139,90 Kč bez DPH
|
|||
| 3601ALM12-1815W | M18x1,5 | 315 | M18x1,5 | (L) | D=24 | 12 | 0,06 | 24 | 20 | ks |
148,23 Kč
122,50 Kč bez DPH
|
|||
| 3601ASM12-1815W | M18x1,5 | 630 | M20x1,5 | (S) | D=24 | 12 | 0,062 | 24 | 20 | ks |
83,49 Kč
69,00 Kč bez DPH
|
|||
| 3601ALM15-1812W | M18x1,5 | 315 | M22x1,5 | (L) | D=24 | 15 | 0,065 | 24 | 20 | ks |
63,53 Kč
52,50 Kč bez DPH
|
|||
| 3601ASM16-1824W | M18x1,5 | 400 | M24x1,5 | (S) | D=24 | 16 | 0,062 | 27 | 20 | ks |
271,04 Kč
224,00 Kč bez DPH
|
|||
| 3601ALM18-1826W | M18x1,5 | 315 | M26x1,5 | (L) | D=24 | 18 | 0,11 | 27 | 1 | ks |
122,82 Kč
101,50 Kč bez DPH
|
|||
| 3601ASM14-2022W | M20x1,5 | 630 | M22x1,5 | (S) | D=27 | 14 | 0,05 | 27 | 20 | ks |
130,68 Kč
108,00 Kč bez DPH
|
|||
| 3601ALM10-2215W | M22x1,5 | 315 | M16x1,5 | (L) | D=27 | 10 | 0,065 | 27 | 20 | ks |
207,64 Kč
171,60 Kč bez DPH
|
|||
| 3601ALM12-2215W | M22x1,5 | 315 | M18x1,5 | (L) | D=27 | 12 | 0,08 | 27 | 20 | ks |
177,87 Kč
147,00 Kč bez DPH
|
|||
| 3601ASM12-2015w | M22x1,5 | 315 | M20x1,5 | (L) | D=27 | 12 | 0,05 | 27 | 20 | ks |
373,89 Kč
309,00 Kč bez DPH
|
|||
| 3601ALM15-2215W | M22x1,5 | M22x1,5 | 315 | M22x1,5 | (L) | D=24 | 15 | 0,09 | 24 | 1 | ks |
177,87 Kč
147,00 Kč bez DPH
|
||
| 3601ASM16-2215W | M22x1,5 | 400 | M24x1,5 | (S) | D=27 | 16 | 0,062 | 27 | 20 | ks |
101,64 Kč
84,00 Kč bez DPH
|
|||
| 3601ALM18-2215W | M22x1,5 | 315 | M26x1,5 | (L) | D=27 | 18 | 0,087 | 27 | 100 | ks |
84,70 Kč
70,00 Kč bez DPH
|
|||
| 3601ALM22-2230W | M22x1,5 | 315 | M30x2 | (L) | D=27 | 22 | 0,12 | 32 | 50 | ks |
418,18 Kč
345,60 Kč bez DPH
|
|||
| 3601ALM15-2615 | ks |
116,16 Kč
96,00 Kč bez DPH
|
||||||||||||
| 3601ALM22-2615W | M26x1,5 | 160 | M30x2 | (L) | D=32 | 22 | 0,15 | 32 | 1 | ks |
118,58 Kč
98,00 Kč bez DPH
|
|||
| 3601ASM20-272WD | M27x2,0 | 400 | M30x2,0 | (S) | D=32 | 20 | 0,062 | 32 | 20 | ks |
135,52 Kč
112,00 Kč bez DPH
|
|||
| 3601ASM25-332WD | M33x2,0 | 400 | M36x2,0 | (S) | D=40 | 25 | 0,05 | 41 | 20 | ks |
245,63 Kč
203,00 Kč bez DPH
|
|||
| 3601ALM28-3336W | M33x2 | 160 | M36x2,0 | (L) | D=40 | 28 | 0,23 | 41 | 50 | ks |
228,69 Kč
189,00 Kč bez DPH
|
|||
| 3601ASM30-422WD | M42x2 | 400 | M42x2,0 | (S) | D=50 | 30 | 0,07 | 50 | 20 | ks |
373,53 Kč
308,70 Kč bez DPH
|
|||
| 3601ALM35-4245W | M42x2 | 160 | M45x2 | (L) | D=50 | 35 | 0,35 | 50 | 1 | ks |
296,45 Kč
245,00 Kč bez DPH
|
|||
| 3601ASM38-482WD | M48x2 | 400 | M52x2 | (S) | D=55 | 38 | 0,08 | 55 | 5 | ks |
380,30 Kč
314,30 Kč bez DPH
|
|||
| 3601ALM42-4820W | M48x2 | 160 | M52x2 | (L) | D=55 | 42 | 0,35 | 55 | 5 | ks |
415,64 Kč
343,50 Kč bez DPH
|
|||
| 3601ALM1522WDSS | ks |
356,95 Kč
295,00 Kč bez DPH
|
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
