Technické parametry
| Celková délka (mm) | 35 |
|---|---|
| Provozní tlak (bar) | 178,1 |
| Vnější závit | G 1/4" |
| Hmotnost (kg) | 0,02 |
| Šestihran | 16 |
| Balení [MJ] | 1-10 |
| Určeno na hadici [mm] | 10 |
| Materiál těsnění | Těsnící kroužky DIN 3862 |
| Pracovní teplota | -60°C až +300°C |
| Koncovky | Série AIGNEP 10000 |
| Norma výrobku | DIN 3862, 1907/2006 REACH, 2011/65/CE RoHS, PED 2014/68/UE, bez silikonu |
| Použití produktu | nízkotlaká hydraulika |
| Vlastnosti | 04LL - 148,4 bar; 06LL - 148,4 bar; 08LL - 128,6 bar; 10L - 178,1 bar; 12L - 148,4 bar; 14S - 113,3 bar; 15L - 74,2 bar; 16S - 74,2 bar; 18L - 59,4 bar; 22L - 39,6 bar |
| Médium | Stlačený vzduch, olej, voda a kapaliny |
| Vnější barva | stříbrná |
| Zkrácená poznámka | Pracovní tlaky a pracovní teploty jsou závislé na použité trubce. Z toho důvodu je nutno zvolit hodnoty dle parametru použité trubky. |
| Materiál produktu | Niklovaná mosaz MS 58 |

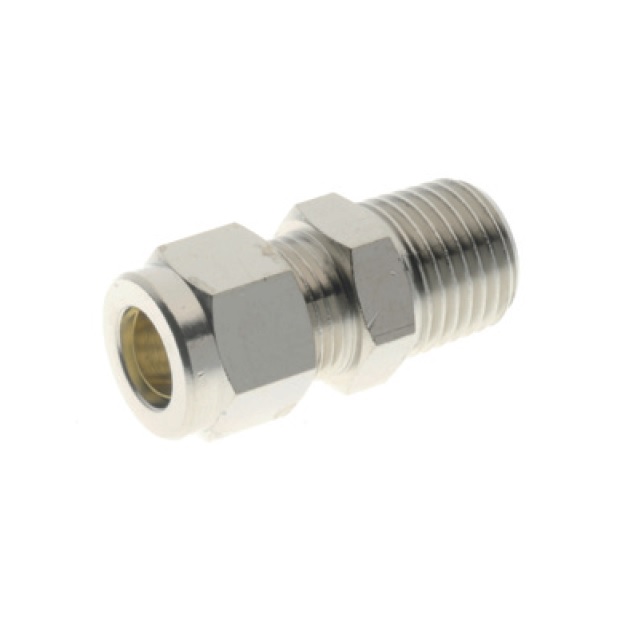

Popis
Spojení je zajištěno pomocí matice a prstenu.Připojovací závit ze strany trubkového připojení je Metrické řady viz katalog série.(Příklad: D04 = 8x1, D06 = M10x1, D08 = M12x1,5, D10 = M16x1,5 apod.)Alternativy

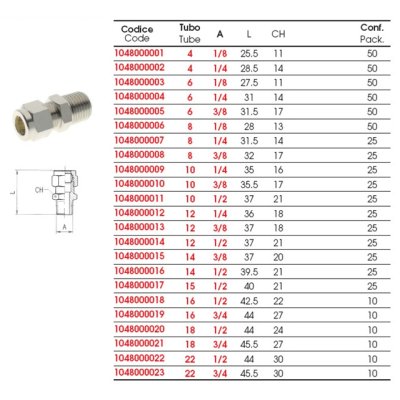

| Kód | Koncovky | Určeno na hadici [mm] | Vnější závit | Celková délka (mm) | Provozní tlak (bar) | Hmotnost (kg) | Šestihran | Balení [MJ] | MJ | Cena / MJ | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 324310480-1215 | Série AIGNEP 10000 | 15 | G 1/2" | 40 | 100 | 0,025 | 21 | 1-10 | ks |
108,78 Kč
89,90 Kč bez DPH
|
|
| 324310480-1218 | Série AIGNEP 10000 | 18 | G 1/2" | 44 | 60 | 0,025 | 24 | 1-10 | ks |
180,65 Kč
149,30 Kč bez DPH
|
|
| 324310480-1222 | Série AIGNEP 10000 | 22 | G 1/2" | 44 | 40 | 0,025 | 30 | 1-10 | ks |
265,35 Kč
219,30 Kč bez DPH
|
|
| 324310480-1406 | Série AIGNEP 10000 | 6 | G 1/4" | 31 | 148,4 | 0,02 | 14 | 1-10 | ks |
45,38 Kč
37,50 Kč bez DPH
|
|
| 324310480-1408 | Série AIGNEP 10000 | 8 | G 1/4" | 31,5 | 128,6 | 0,02 | 14 | 1-10 | ks |
47,80 Kč
39,50 Kč bez DPH
|
|
| 324310480-1410 | Série AIGNEP 10000 | 10 | G 1/4" | 35 | 178,1 | 0,02 | 16 | 1-10 | ks |
66,79 Kč
55,20 Kč bez DPH
|
|
| 324310480-3418 | Série AIGNEP 10000 | 18 | G 3/4" | 45,5 | 60 | 0,025 | 27 | 1-10 | ks |
197,23 Kč
163,00 Kč bez DPH
|
|
| 324310480-3422 | Série AIGNEP 10000 | 22 | G 3/4" | 45,5 | 40 | 0,025 | 30 | 1-10 | ks |
262,81 Kč
217,20 Kč bez DPH
|
|
| 324310480-3806 | Série AIGNEP 10000 | 6 | G 3/8" | 31,5 | 148,4 | 0,02 | 17 | 1-10 | ks |
67,64 Kč
55,90 Kč bez DPH
|
|
| 324310480-3808 | Série AIGNEP 10000 | 8 | G 3/8" | 32 | 128,6 | 0,02 | 17 | 1-10 | ks |
72,12 Kč
59,60 Kč bez DPH
|
|
| 324310480-3810 | Série AIGNEP 10000 | 10 | G 3/8" | 35,5 | 178,1 | 0,025 | 17 | 1-10 | ks |
86,64 Kč
71,60 Kč bez DPH
|
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
