Technické parametry
| Celková délka (mm) | 34 |
|---|---|
| Provozní tlak (bar) | 150 |
| Hmotnost (kg) | 0,04 |
| Šestihran | 14 |
| Balení [MJ] | 1-10 |
| Určeno na hadici [mm] | 12 |
| Materiál těsnění | Těsnící kroužky DIN 3862 |
| Pracovní teplota | -60°C až +300°C |
| Koncovky | Série AIGNEP 10000 |
| Norma výrobku | DIN 3862, 1907/2006 REACH, 2011/65/CE RoHS, PED 2014/68/UE, bez silikonu |
| Použití produktu | nízkotlaká hydraulika |
| Vlastnosti | 04LL - 148,4 bar; 06LL - 148,4 bar; 08LL - 128,6 bar; 10L - 178,1 bar; 12L - 148,4 bar; 14S - 113,3 bar; 15L - 74,2 bar; 16S - 74,2 bar; 18L - 59,4 bar; 22L - 39,6 bar |
| Médium | Stlačený vzduch, olej, voda a kapaliny |
| Vnější barva | stříbrná |
| Zkrácená poznámka | Pracovní tlaky a pracovní teploty jsou závislé na použité trubce. Z toho důvodu je nutno zvolit hodnoty dle parametru použité trubky. |
| Materiál produktu | Niklovaná mosaz MS 58 |
Popis

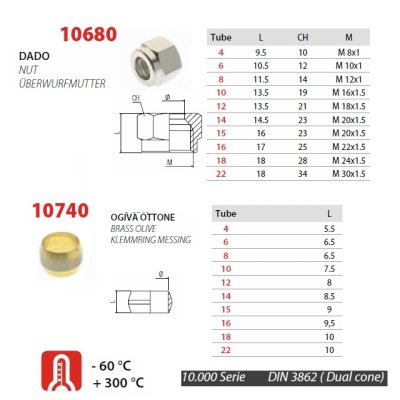

Spojení je zajištěno pomocí matice a prstenu.Připojovací závit ze strany trubkového připojení je Metrické řady viz katalog série.(Příklad: D04 = 8x1, D06 = M10x1, D08 = M12x1,5, D10 = M16x1,5 apod.)Alternativy
| Kód | Koncovky | Určeno na hadici [mm] | Celková délka (mm) | Provozní tlak (bar) | Hmotnost (kg) | Šestihran | Balení [MJ] | MJ | Cena / MJ | |
|---|---|---|---|---|---|---|---|---|---|---|
| 324310260-04 | Série AIGNEP 10000 | 4 | 20 | 148,4 | 0,02 | 8 | 1-10 | ks |
76,23 Kč
63,00 Kč bez DPH
|
|
| 324310260-06 | Série AIGNEP 10000 | 6 | 24 | 148,4 | 0,022 | 9 | 1-10 | ks |
87,12 Kč
72,00 Kč bez DPH
|
|
| 324310260-08 | Série AIGNEP 10000 | 8 | 28 | 128,6 | 0,03 | 11 | 1-10 | ks |
106,48 Kč
88,00 Kč bez DPH
|
|
| 324310260-10 | Série AIGNEP 10000 | 10 | 32 | 178,1 | 0,03 | 13 | 1-10 | ks |
137,94 Kč
114,00 Kč bez DPH
|
|
| 324310260-12 | Série AIGNEP 10000 | 12 | 34 | 150 | 0,04 | 14 | 1-10 | ks |
166,98 Kč
138,00 Kč bez DPH
|
|
| 324310260-15 | Série AIGNEP 10000 | 15 | 38 | 90 | 0,05 | 17 | 1-10 | ks |
212,96 Kč
176,00 Kč bez DPH
|
|
| 324310260-16 | Série AIGNEP 10000 | 16 | 39 | 72,4 | 0,055 | 17 | 1-10 | ks |
260,15 Kč
215,00 Kč bez DPH
|
|
| 324310260-18 | Série AIGNEP 10000 | 18 | 41,5 | 60 | 0,06 | 20 | 1-10 | ks |
309,76 Kč
256,00 Kč bez DPH
|
|
| 324310260-22 | Série AIGNEP 10000 | 22 | 43 | 40 | 0,065 | 27 | 1-10 | ks |
474,32 Kč
392,00 Kč bez DPH
|
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
